6.Pointer Analysis

南大《软分》: 指针分析

2025-10-09
SAST

文章大纲

Pointer Analysis

本课主要内容如下：

  1. Motivation
  2. Introduction to Pointer Analysis
  3. Key Factors of Pointer Analysis
  4. Concerned Statements

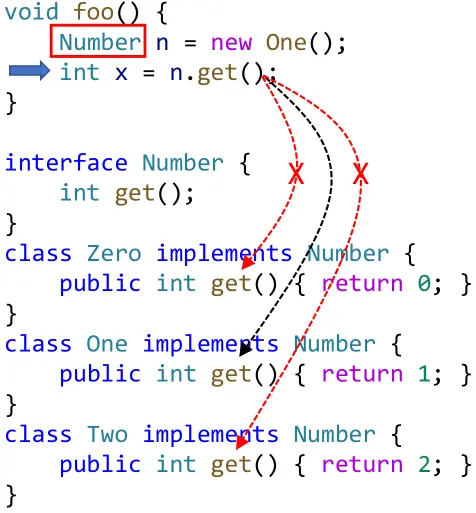

首先先来讲一下有了之前的CHA算法之后为什么还要指针分析,一个很简单的例子

如果用CHA分析这个get()方法,那么它会得到3个目标方法,常量传播分析的话,这里的结果就是NAC,但实际上这里只会调用class One里的get(),x就是一个常量1. 而用CHA分析丢失了精度,所以我们需要一种精度更高的分析方法也就是指针分析,用于解决CHA在调用图中引入了很多假的调用边的问题

Introduction to Pointer Analysis

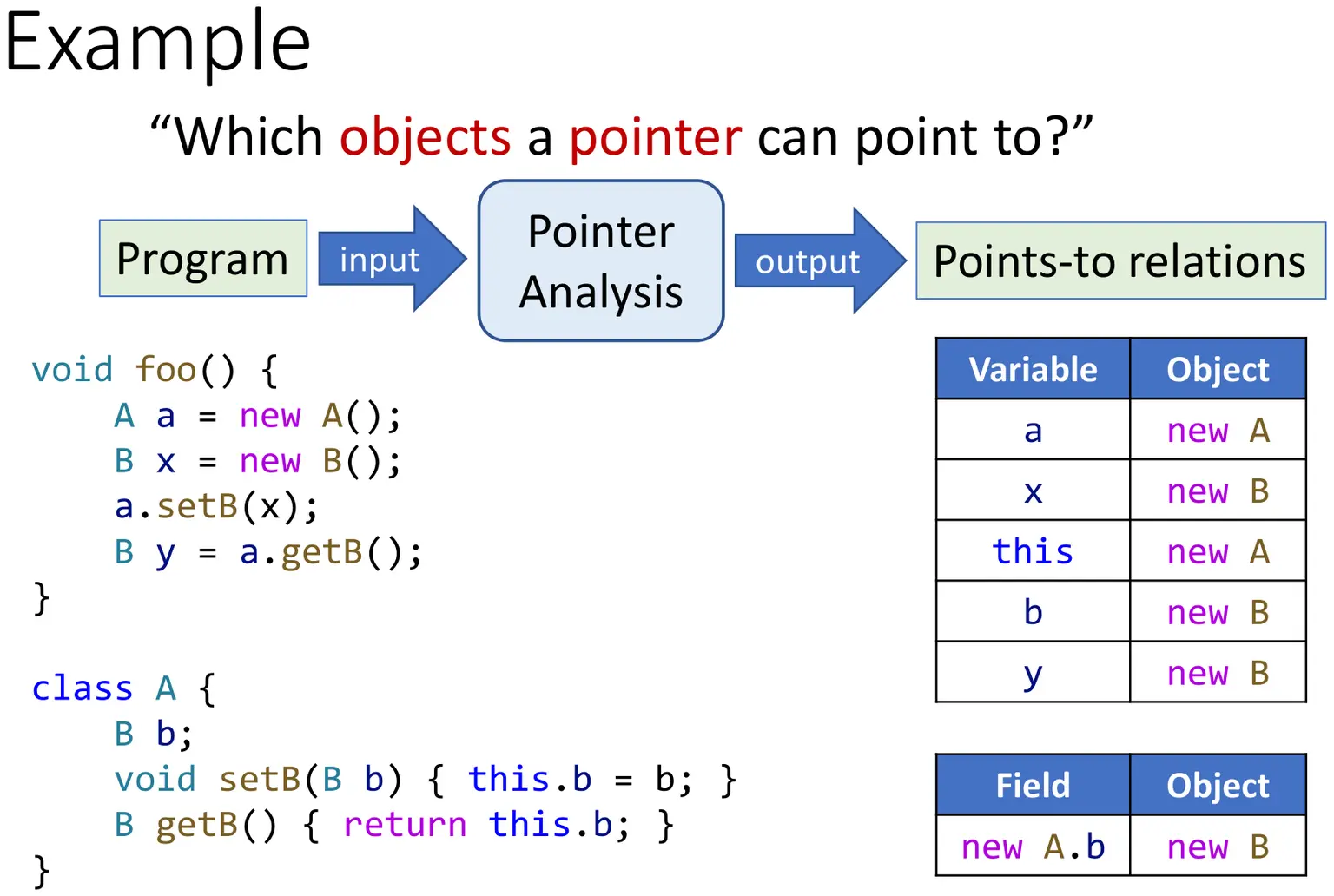

那么什么是指针分析呢,举了一个例子

程序–(输入)–>指针分析–(输入)–>指向关系
指针分析简要地说,就是解决了:”一个变量指向了哪个对象“ 这么一个问题

程序中保存一个地址的东西都可以视为指针（Pointer/Reference）。

  • Regarded as a may-analysis

    • Computes an over-approximation of the set of objects that a pointer can point to, i.e., we ask “a pointer may point to which objects?”

Foundations-1

Pointer Flow Graph: Edges

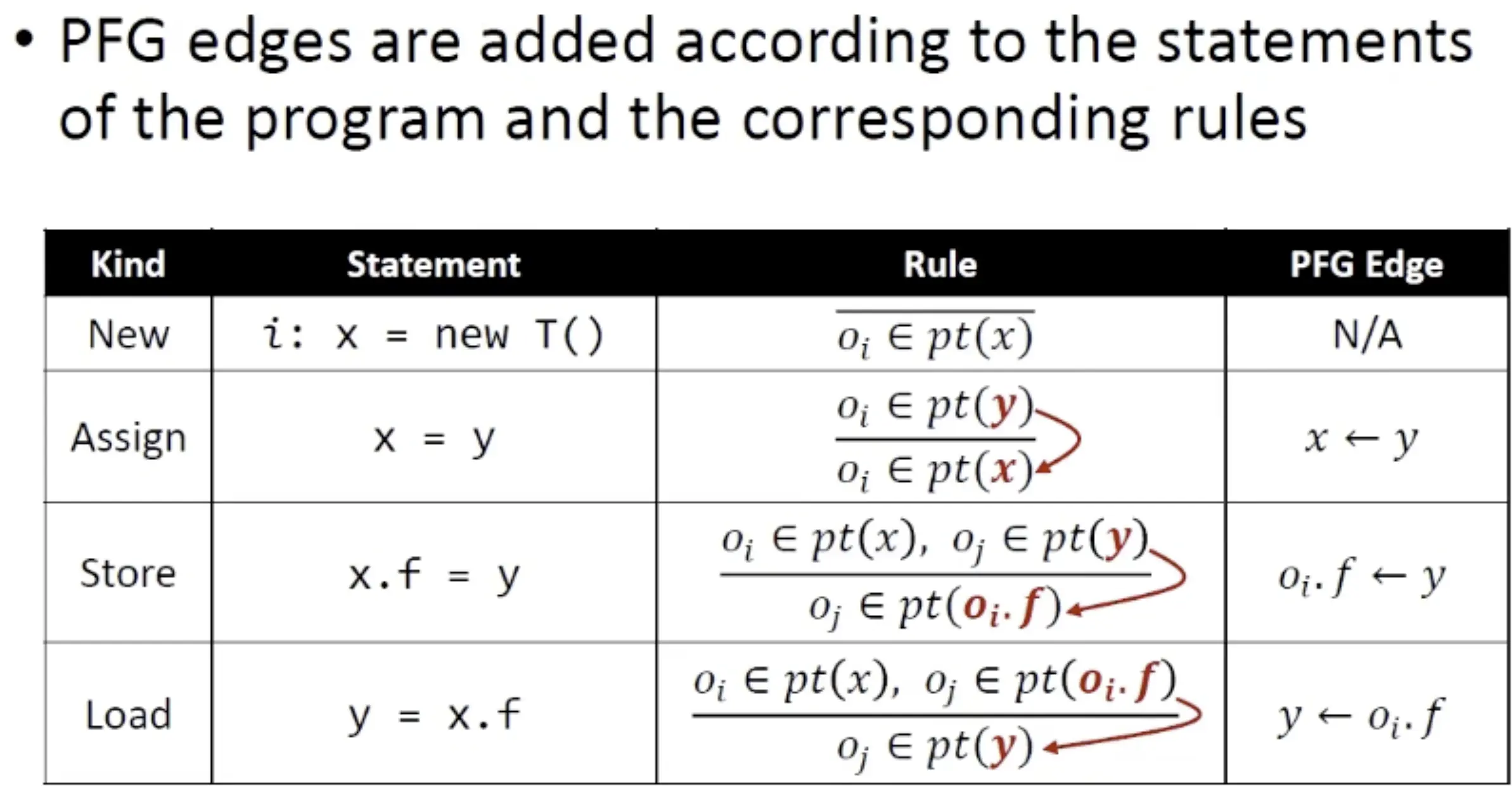

这是我们往PFG中加边的规则

用一个例子来辅助理解
PFG中有两种node,一种表示变量,记作v,一种表示Instance field记作Oi.f

使用PFG，可以通过计算PFG的传递闭包来解决指针分析问题。

例如，在PFG中，e可以从b到达，这意味着b所指向的对象可以流向e并也被e所指向。
利用这个PFG图我们就可以进行所谓指针分析了,加入我们一开始给b传一个对象,那么我们根据PFG可以立刻得到这个对象Oj可以到达的节点
但显然,这也是一个may analysis,所以有些可达的节点实际上不一定真的指向这个对象

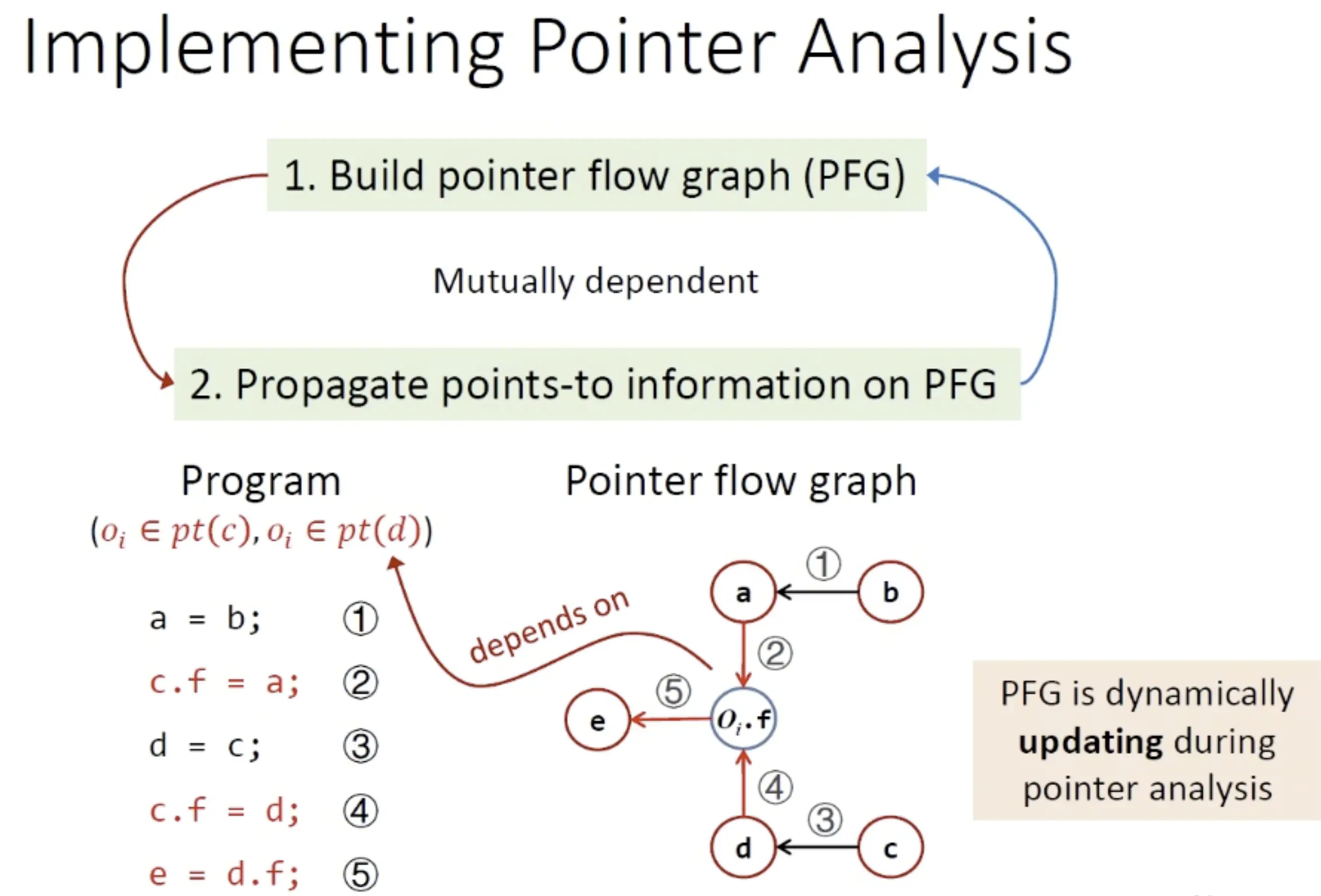

但是我们可以把指针分析的问题转化为图上的传播问题
然而这又不是简单的一个 建图->分析 的过程
因为建图和图上的传播信息是一个互相依赖的关系,因为涉及到Instance field的节点依赖于filed的指针信息
所以,PFG是在指针分析过程中动态更新的
指针分析越多,PFG的边越多,又会导致指针分析的关系会更多

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
// 算法：Solve(S) - 字段敏感的指针分析
// 输入：S - 程序语句集合
// 输出：PFG（指针流图）和 pt(n)（每个节点的点集）
Solve(S)
// 初始化
WL = []          // 工作列表，元素为 (node, points-to set)
PFG = {}         // 指针流图，边的集合
// 初始化所有节点的点集为空（pt(n) = ∅ for all n）

// 处理对象分配语句：x = new T()
foreach statement stmt in S of the form "x = new T()" do
    o_i = new abstract object  // 为每个分配创建唯一对象实例
    add (x, {o_i}) to WL       // 将 x 的初始点集 {o_i} 加入 WL
    pt(x) = pt(x) ∪ {o_i}      // 更新 pt(x)，但通常在 Propagate 中处理

// 处理变量赋值语句：x = y
foreach statement stmt in S of the form "x = y" do
    AddEdge(y, x)  // 添加边 y → x，表示 pt(y) 流向 pt(x)

// 主循环：处理 WL 直到为空
while WL is not empty do
    remove (n, pts) from WL   // 取出一个工作项
    delta = pts - pt(n)        // 计算新点集（变化量）
    if delta is not empty then
        Propagate(n, delta)    // 将 delta 传播到 n 及其后继

        // 如果 n 是变量（而非对象字段），处理字段相关语句
    if n represents a variable (e.g., x) then
        foreach object o_j in pt(n) do  // 遍历 n（x）指向的每个对象
            foreach statement stmt in S of the form "x.f = y" do
                AddEdge(y, o_j.f)  // 字段存储：添加边 y → o_j.f
            foreach statement stmt in S of the form "y = x.f" do
                AddEdge(o_j.f, y)  // 字段加载：添加边 o_j.f → y

// 添加边并触发传播
AddEdge(s, t)
    if (s → t) not in PFG then  // 如果边不存在，则添加
        add s → t to PFG
        if pt(s) is not empty then
            add (t, pt(s)) to WL  // t 的点集可能被 pt(s) 更新

// 传播点集到节点及其后继
Propagate(n, pts)
    if pts is not empty then
        pt(n) = pt(n) ∪ pts  // 更新 n 的点集
        foreach edge (n → s) in PFG do
            add (s, pts) to WL  // 将 pts 传播到 n 的后继 s

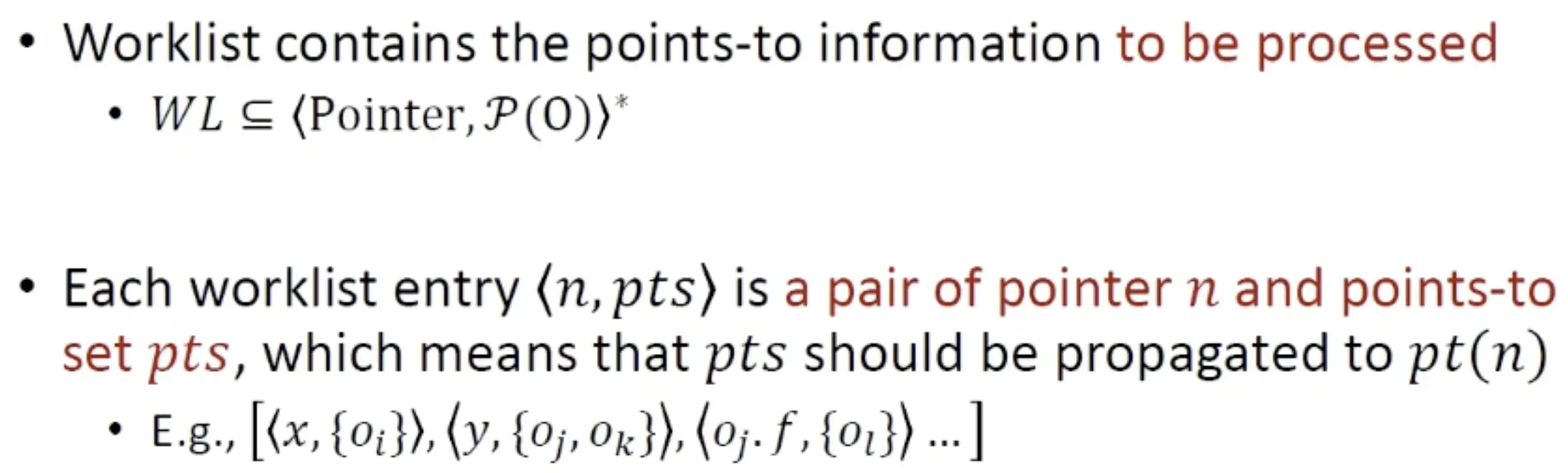

这里要稍微讲两句WL这个数据结构,和之前数据流分析里的WL有些许不一样,其中每个WL对,前者是指针,后者是需要加到该指针可指向的对象集合的对象集合(有点抽象但可以理解)

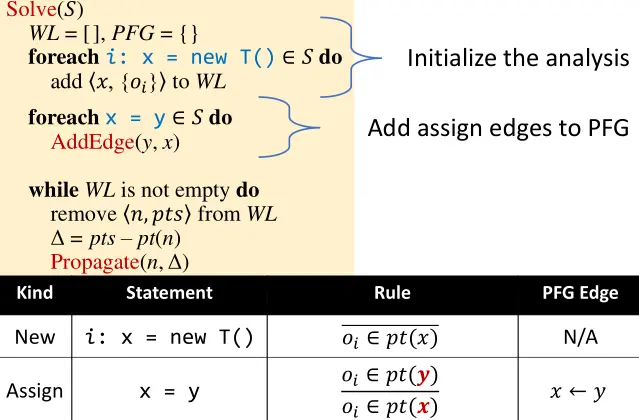

然后这里给出一个简化的算法(只考虑New 和Assign)

  • 前三行代码做初始化的工作，并针对所有的New语句，将所有的初始指向关系加入WorkList
  • pt(n)初始化为空集{}，随着算法的迭代会增加元素

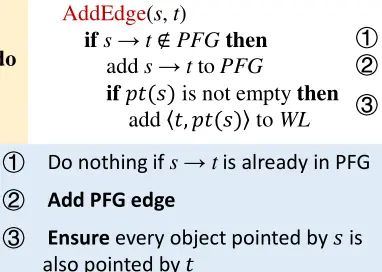

  • 之后的两行代码处理Assign语句，添加y->x的边到PFG中,添加边的具体算法如下

    1 如果 s → t 已经存在于 PFG 中，则无需操作
    2 添加 PFG 边
    3 确保每个被 s 指向的对象也被 t 指向

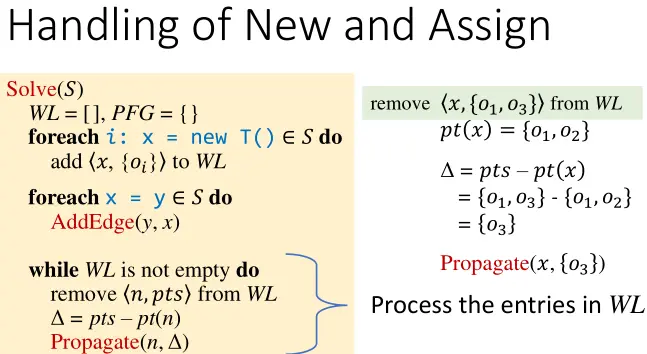

具体的传播算法实现如下,首先从WL中取出并取出一个pair,然后做一个pts-pt(n)的操作,这部实际上就是得到真正的增量集,将需要添加的pts中减去n节点本来就有指向的pt(n),剩下的就是增量了,右边也有个小例子来具体说明

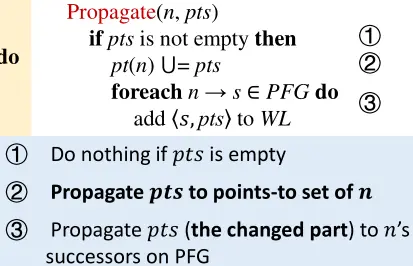

具体的传播算法Propagate,标号为2的语句是整个算法中唯一执行后改变指向关系的语句,真正将pts并到pt(n)当中去
第三句是将n的每一个后继和pts组合成一个pair加入到WL中,这样就可以将整条链路上的节点都更新pts中新增的指向对象集合了

Detial-Differential Propagation

在真实的指针分析中，对象的数量非常巨大（上亿），我们通过Differential Propagation(增量分析)来消除冗余

1
2
3
4
5
6
Solve(𝑆)
    ...
    while WL is not empty do
        remove 𝑛, 𝑝𝑡𝑠 from WL
        Δ = pts – pt(n) // Differential Propagation
        Propagate(n, Δ) // Differential Propagation

首先我们考虑不使用Differential Propagation的情况，首先是a->c->d的传递路线。

然后是b->c->d的传递路线，虽然 {o1,o3}{o1​,o3​}之前已经在c所指向的集合中了，但依然需要参与传播，这是冗余的。

我们再来看使用Differential Propagation的情况，只需要传播{o5}{o5​}一项即可。在实际应用中这能够大大减小开销。

  • In practice, Δ is usually small compared with the original set, so propagating only the new points-to information (Δ)

  • Besides, Δ is also important for efficiency when handling stores, loads, and method calls, as explained later

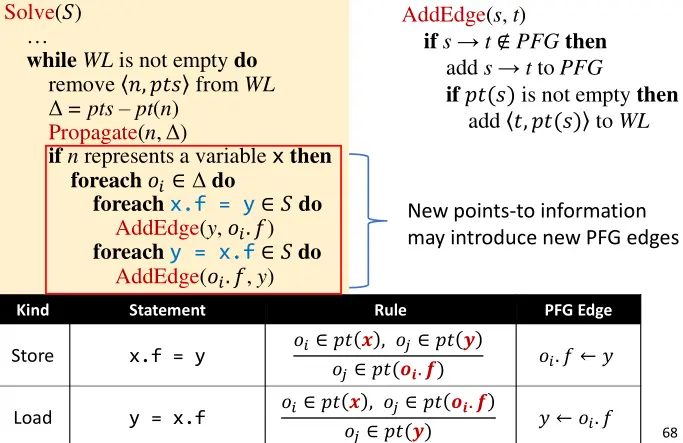

前面我们讲了new 和assign在指针分析中如何处理,下面处理store跟load,稍微复杂一些

1
2
3
4
5
6
7
// 传播点集到节点及其后继
Propagate(n, pts)
    if pts is not empty then
        pt(n) = pt(n) ∪ pts  // 更新 n 的点集
        foreach edge (n → s) in PFG do
            add (s, pts) to WL  // 将 pts 传播到 n 的后继 s

Example

尝试用上述算法，计算以下代码的PFG

1
2
3
4
5
6
7
b = new C();
a = b;
c = new C();
c.f = a;
d = c;
c.f = d;
e = d.f;

初始时,WL里并没有内容,所以由第一个foreach语句将整个语句集合中的new声明加入到WL中来启动算法,所以这可以视作整个指针分析的起始部分,这让WL里有最初的信息

  • WL: [<b, {o1)>, <c, {o3}>]

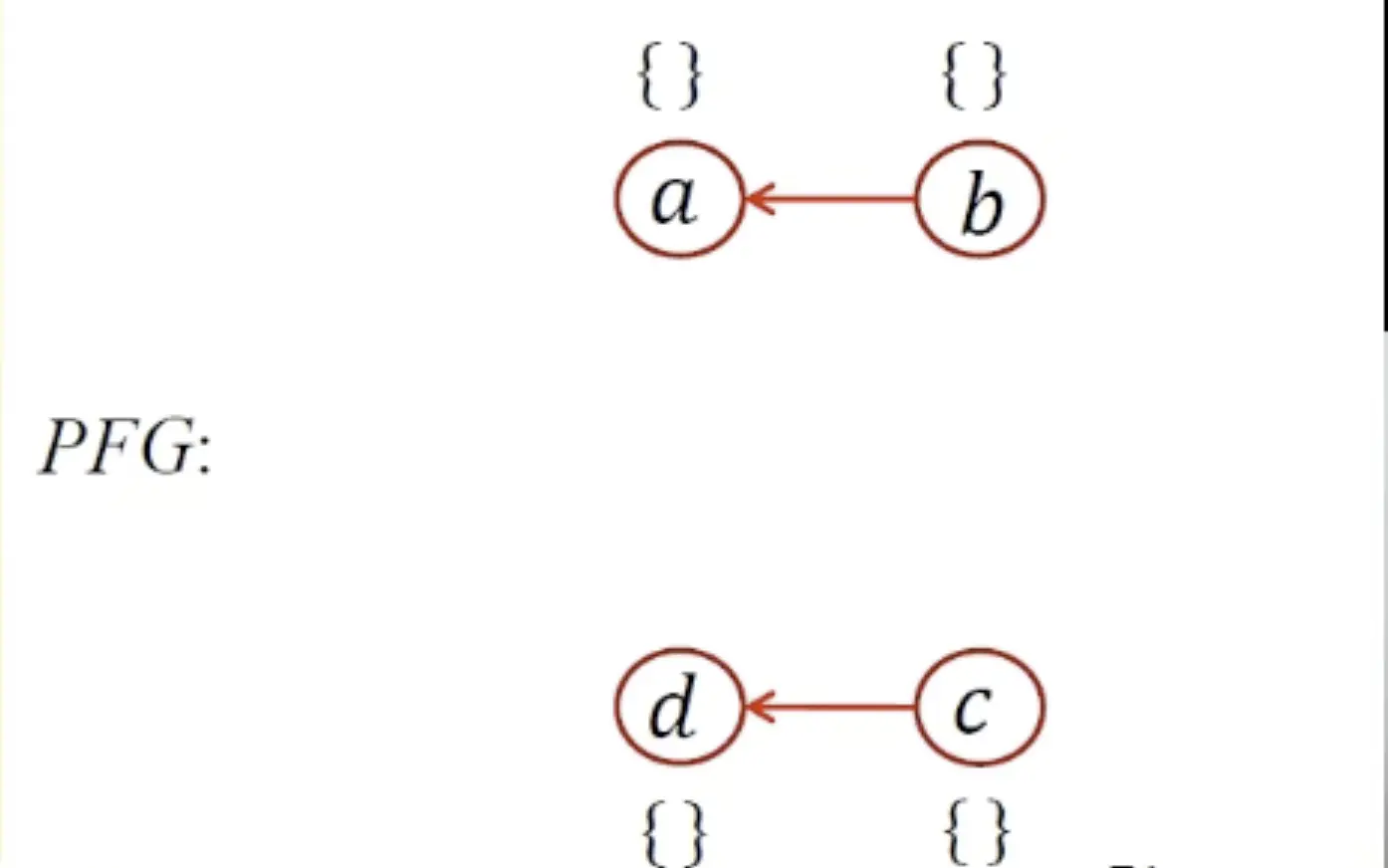

    new处理完后,此时第二个foreach语句将处理assignment,给他们从等号右边向左边加一条边(a = b, d = c)
    此时PFG中各元素的指针都是空的

    然后进入WL循环,首先取出<b, {o1)>这个pair
  • WL: [<c, {o3}>]
    然后进行一个Propagate(b,{o1}),将b指向的对象集的增量(直接就是o1了,因为初始空)添加到b的指针集上,然后将b可达路径上的节点(也就是a)和这个增量添加到WL
    那么将<a, {o1)>加入WL
  • WL: [<c, {o3}>,<a, {o1)>]
    然后取出<c, {o3}>
  • WL: [<a, {o1)>]
    将o3加到c的指针集,然后将<d,{o3}>加到WL
  • WL: [<a, {o1)>,<d,{o3}>]

接下来要处理的是c.f = a, d.f = d这两条store语句
根据算法

1
2
3
4
5
6
if n represents a variable (e.g., x) then
        foreach object o_j in pt(n) do  // 遍历 n（x）指向的每个对象
            foreach statement stmt in S of the form "x.f = y" do
                AddEdge(y, o_j.f)  // 字段存储：添加边 y → o_j.f
            foreach statement stmt in S of the form "y = x.f" do
                AddEdge(o_j.f, y)  // 字段加载：添加边 o_j.f → y

这里c指向o3,等号右边分别是a和d 那么要给PFG中a和d的节点都添加一条指向o3.f的边,

1
2
3
4
5
6
// 添加边并触发传播
AddEdge(s, t)
    if (s → t) not in PFG then  // 如果边不存在，则添加
        add s → t to PFG
        if pt(s) is not empty then
            add (t, pt(s)) to WL  // t 的点集可能被 pt(s) 更新

而这里因为pt(a)和pt(d)暂时还是空的,所以不需要更新WL
然后继续从WL取出<a, {o1)>

  • WL: [<d,{o3}>]
    这时将o1加到a的指针集,然后因为a有了指向o3.f的边,所以o1也要传到o3.f,所以将<o3.f,{o1}>加到WL
  • WL:[<d,{o3}>,<o3.f,{o1}>]
    然后取出<d,{o3}>,同理,因为d有了指向o3.f的边,将<o3.f,{o3}>加到WL
  • WL:[<o3.f,{o1}>,<o3.f,{o3}>]
    下一步轮到处理最后一个语句e = d.f 这个load语句,那么添加o3.f到e的边,这时,我们才完成对<d,{o3}>的处理
    然后从WL取出<o3.f,{o1}>处理
  • WL:[<o3.f,{o3}>]
    首先将o3.f的指针集中添加o1,然后将他的后继e与这个增量{o1}添加到WL
  • WL:[<o3.f,{o3}>,<e,{o1}>]
    下面处理<o3.f,{o3}>
  • WL:[<e,{o1}>]
    如法炮制
  • WL:[<e,{o1}>,<e,{o3}>]
    这两个处理很简单就不写了,都是直接简单的把o1o3加到e的指针集

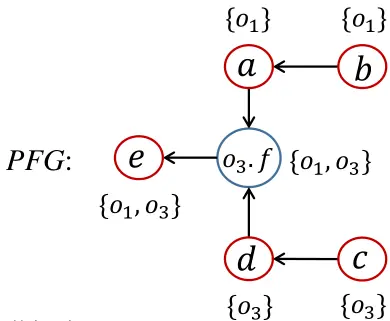

    这是最终的结果

这里就结束了指针分析(上)的学习
主要学了

Key points

  • Rules for pointer analysis
    指针分析的规则
  • PFG(Pointer flow graph)
    什么事指针流图
  • Algorithm for pointer analysis
    指针分析算法是什么样的

这里我们用到的都是流不敏感的指针分析,因为在java这种oo语言中,流敏感的分析开销很大而且精度提升没有明显提升,但是上下文敏感又明确研究表明可以获得明显提升,并且维持较好的运行效率

Foundations-2

本课将给出一个包含函数间分析的适用于全程序的算法
主要关注与在指针分析中如何处理方法调用
考虑下面这样一小段代码，显然，我们必须要有过程间的分析，才能有更准确的分析结果

1
2
3
4
5
6
7
void foo(A a) {
    …
    // 𝑝𝑡(𝑎) = ?
    b = a.bar();
    // 𝑝𝑡(𝑏) = ?
    …
}

比如如果我们不知道前面a对象调用过哪些方法,就不知道a的指针集pt(a),而且如果a.bar()不知道具体调用的是哪个方法,也就不知道给b传哪些指针集了
所以指针分析在过程间的情况下,它也需要call_graph
我们之前学习的建call_graph用的是CHA,但是这种方法的精度太低了,会建出很多虚假的边
CHA只考虑调用者的类型,而根据指针分析计算出来pt(a)实际所指的对象,可以得到比CHA更准的结果

老师这里提到,我们靠指针分析能够建出更准的callGraph,反过来又能进行更准的指针分析(因为虚假的callgraph 会引入很多多余的子项关系)
这我最近自己写sast的尝试得出的经验一致,当前期建的图有细微的准确度丧失时,会影响后续流程很多,无论是额外的分析时间,还是误报的结果

这节课将学习具体地如何做过程间的指针分析
首先我们要先知道当一个方法调用发生时,发生了哪些事情?

  1. Dispatch
  2. 传receive Object
  3. 传参数
  4. 传返回值

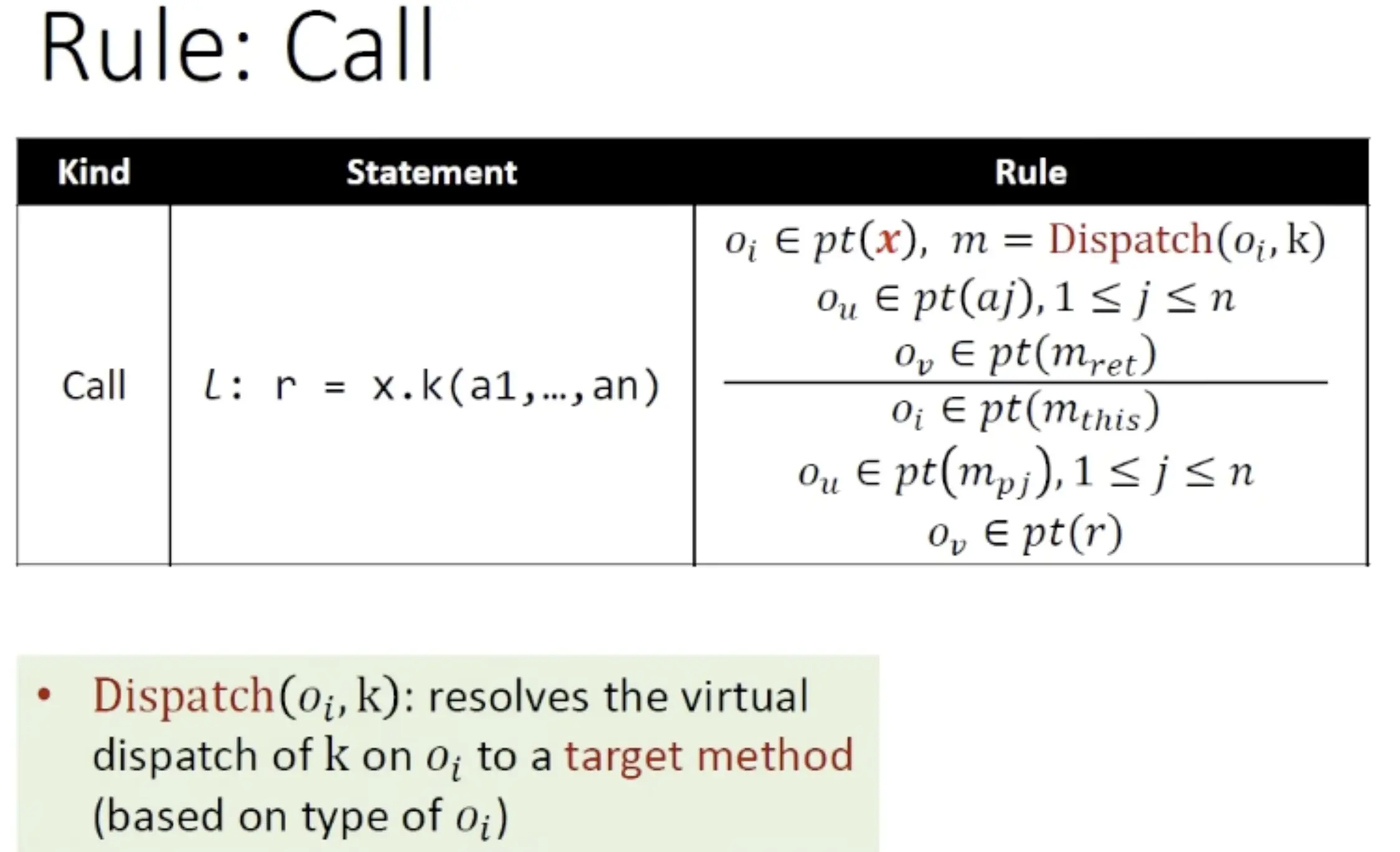

    1.首先取出了pt(x)里的对象Oi,然后拿Oi和k去调用了Dispatch,找到实际调用的目标方法
    2.然后要将x这个变量指向的对象传到目标方法的this variable,记作m.this

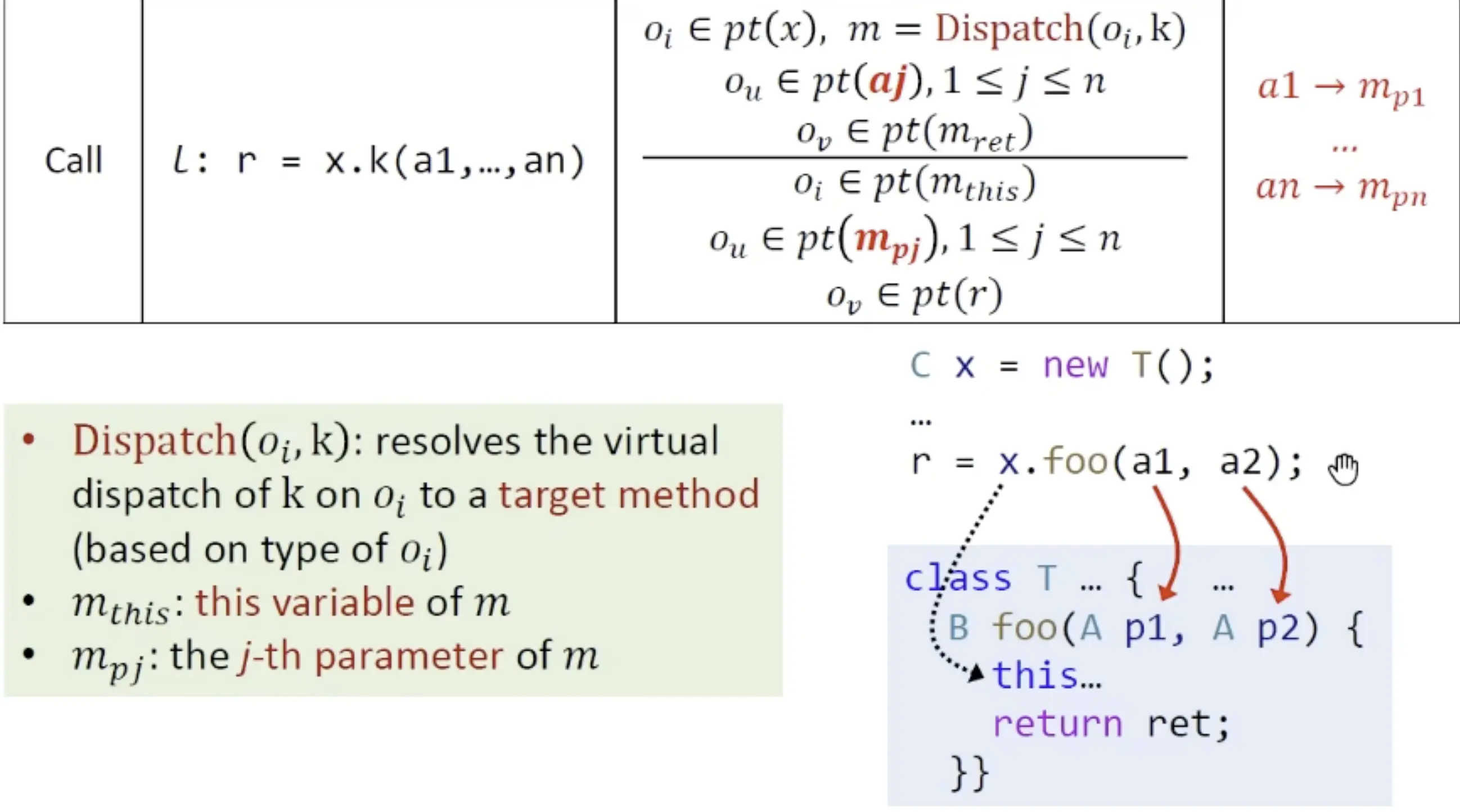

    3.然后传参数,用aj来表示第j个实参,mpj表示第j个形参,然后我们在指针分析时,在PFG中构建起实参到形参的边

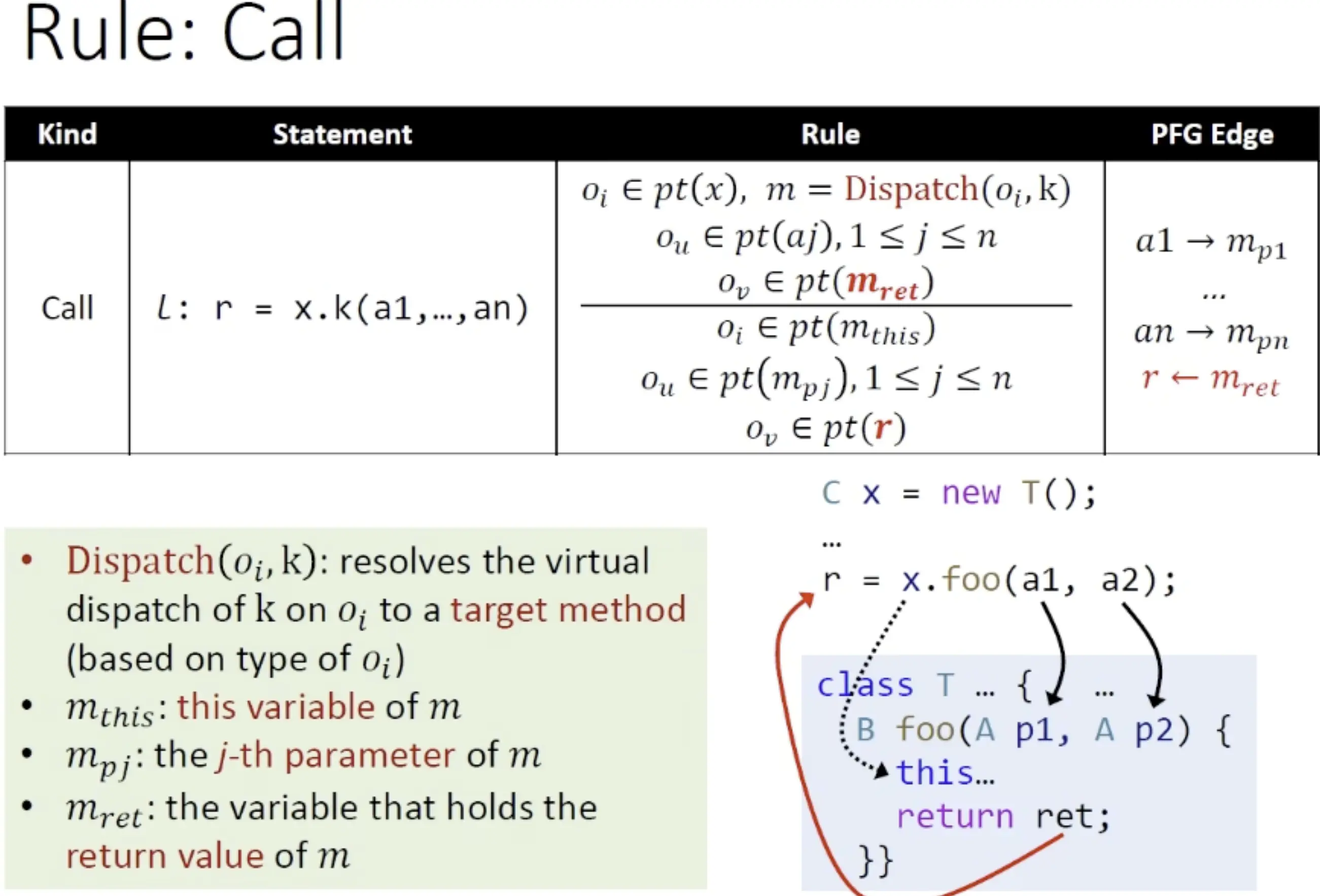

    4.传返回值 就是将调用方法的返回值所指向的对象传给调用这个方法的对象,让他也指向
    注意到,这里的x->this没有在PFG连上边,
